Produkte
Technologie, die
zu Ihrer Fertigung passt.
Vom flexiblen Offline-Prozess bis zur integrierten Fertigungslinie. Entdecken Sie das vollständige SASinno-Produktportfolio.
OfflineOffline-Selektivlötanlage
Ultra-i2
Flexibilität für wechselnde Baugruppen.
460 × 510 mm Leiterplattenformat2 elektromagnetische Pumpen · 2 Drop-Jet-Fluxer
InlineInline-Selektivlötanlage
Ultra-i4/41
Vier Pumpen. Ein klarer Produktionsfluss.
600 × 600 mm Leiterplattenformat4 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer

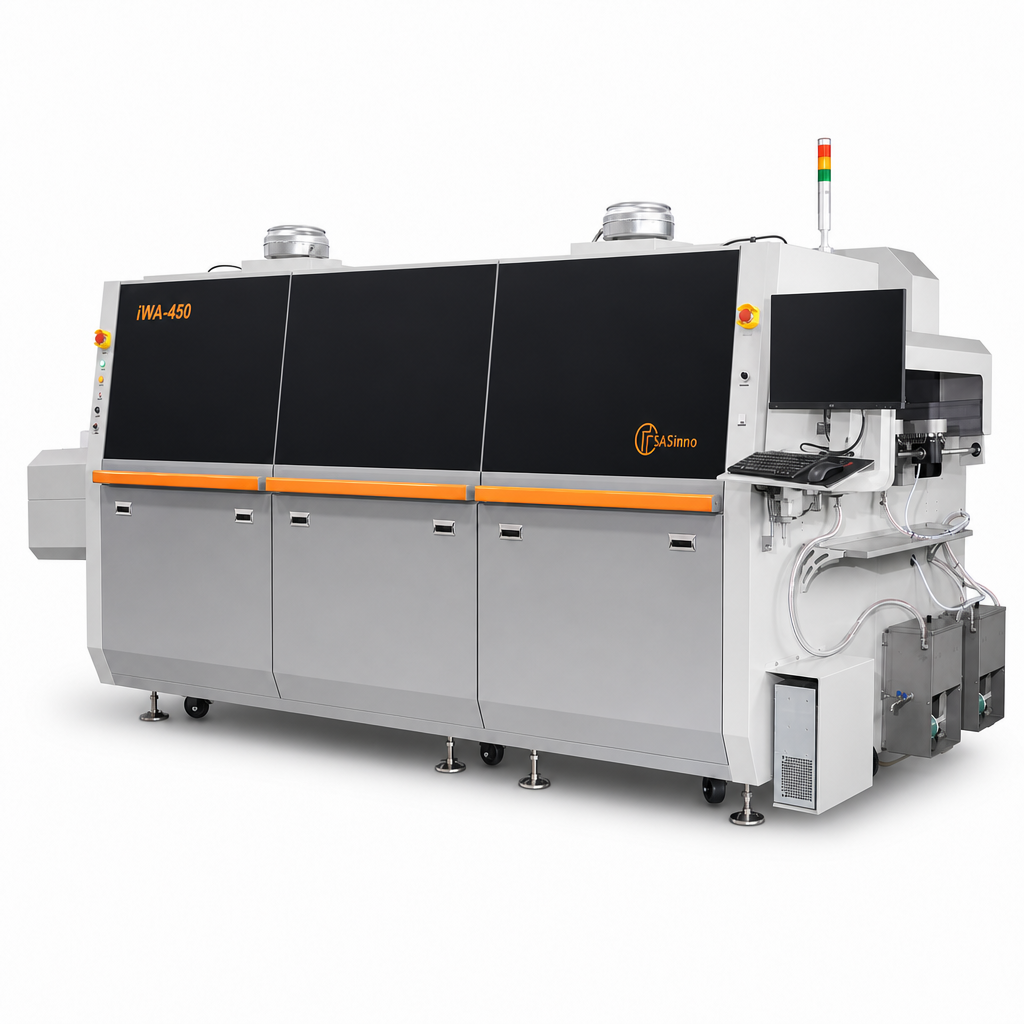

InlineWellenlötanlage
iWA-450
Wellenlöten für die Serienfertigung.
450 mm maximale TransportbreiteSelektiver Sprühfluxauftrag · programmierbare Vorheizung
InlineInline-Schutzlackieranlage
SC-903R
Gezielter Schutz für komplexe Baugruppen.
500 × 500 mm maximaler BeschichtungsbereichDreh- und neigbare Ventile · CCD-Markenerkennung

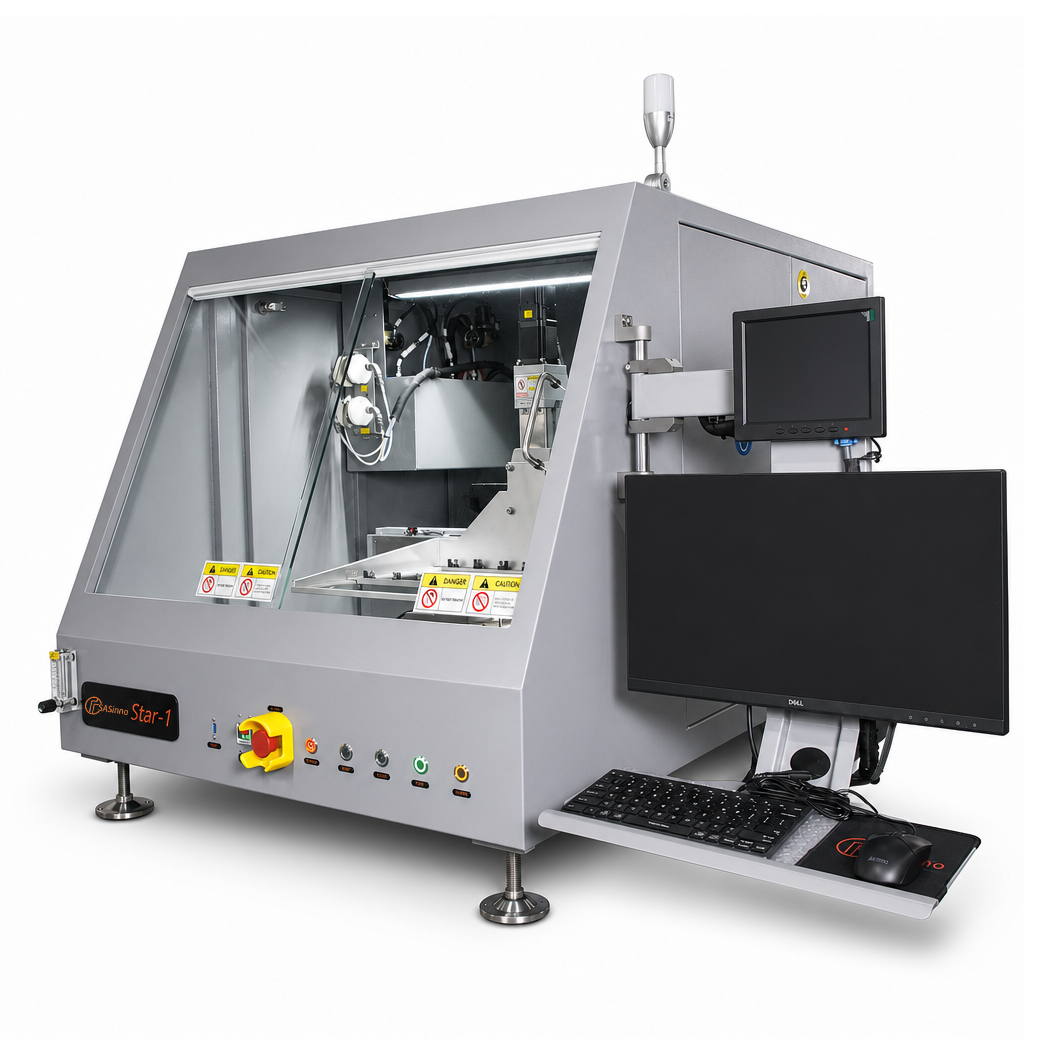

OfflineTisch-Selektivlötanlage
Star-1
Kompaktes Selektivlöten für flexible Fertigung.
350 × 300 mm LeiterplattenformatMechanische Pumpe · automatische Wellenhöhenkalibrierung

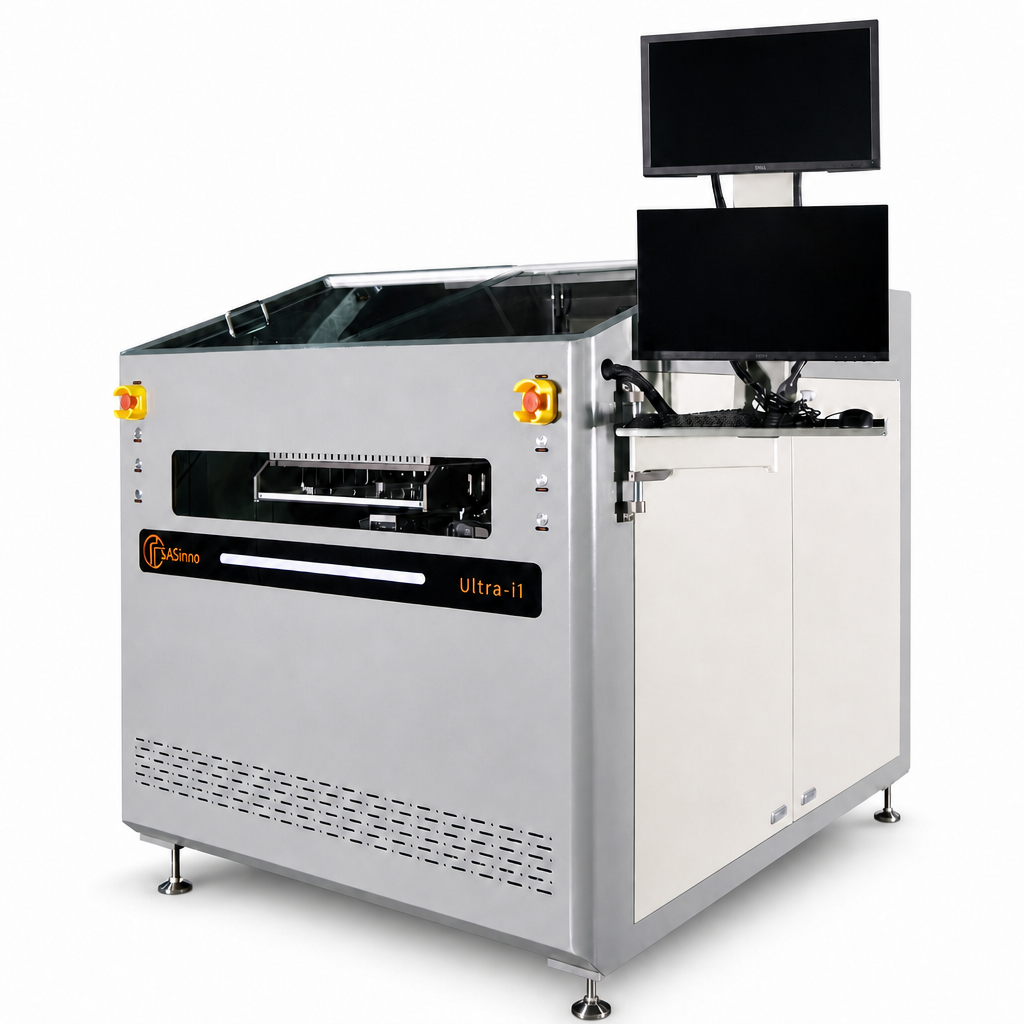

OfflineOffline-Selektivlötanlage
Ultra-i1
Offline-Selektivlöten mit automatischer Prozessunterstützung.
460 × 510 mm Leiterplattenformat1 elektromagnetische Pumpe · 1 Drop-Jet-Fluxer

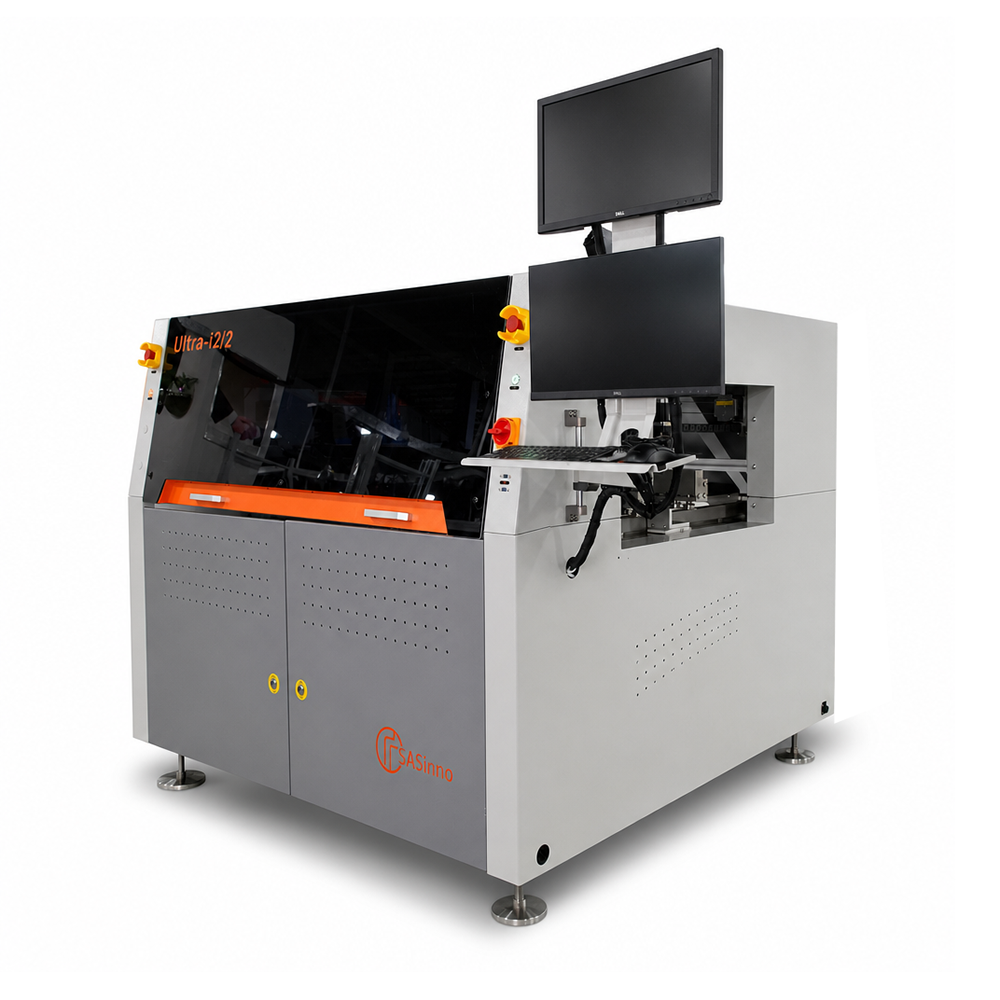

InlineInline-Selektivlötanlage
Ultra-i2/2
Kompakte Inline-Anlage mit zwei Lötprozessen.
600 × 600 mm Leiterplattenformat2 elektromagnetische Pumpen · 2 Drop-Jet-Fluxer
InlineInline-Selektivlötanlage
Ultra-i2/41
Inline-Selektivlöten für größere Baugruppen.
600 × 600 mm Leiterplattenformat2 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer
InlineInline-Selektivlötanlage
Ultra-i2/52
Inline-Selektivlöten bis 600 mm.
600 × 600 mm Leiterplattenformat2 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer
InlineInline-Selektivlötanlage
Ultra-i4/52
Vier Löttiegel für hohe Inline-Kapazität.
600 × 600 mm Leiterplattenformat4 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer

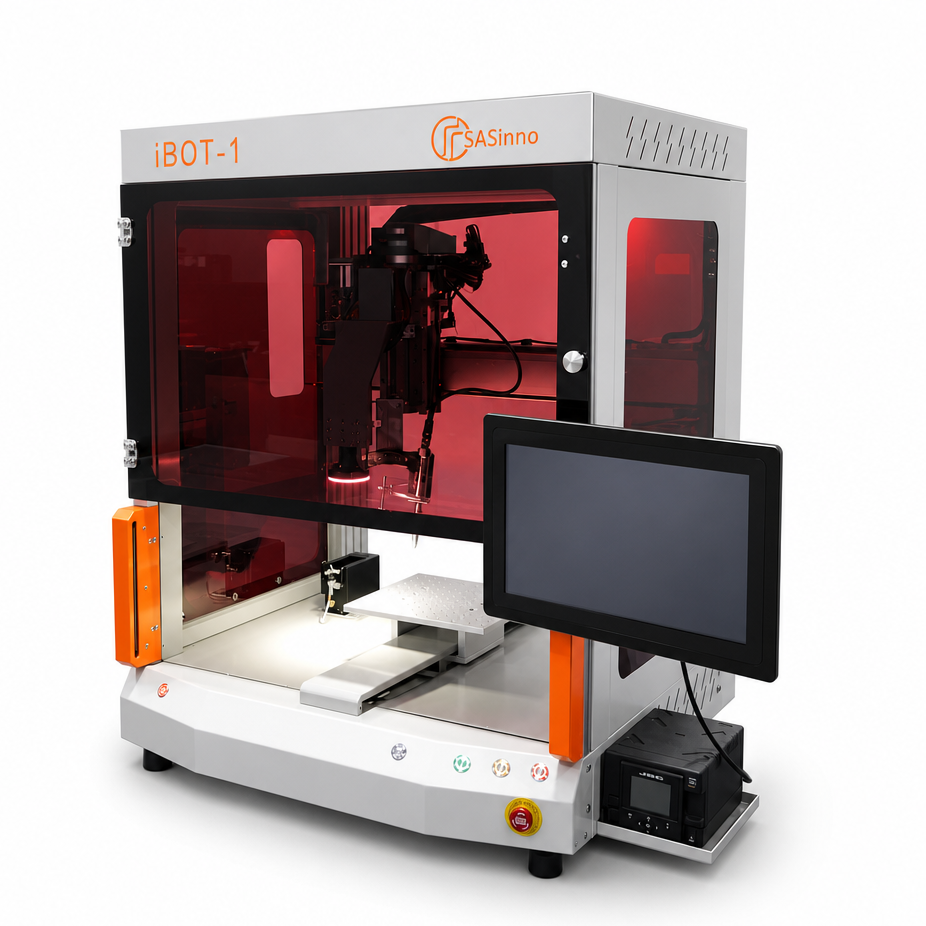

OfflineAutomatischer Lötroboter
iBot-1
Automatisiertes Löten mit CCD-Unterstützung.
250-W-JBC-Lötstation · CCD-Programmierung

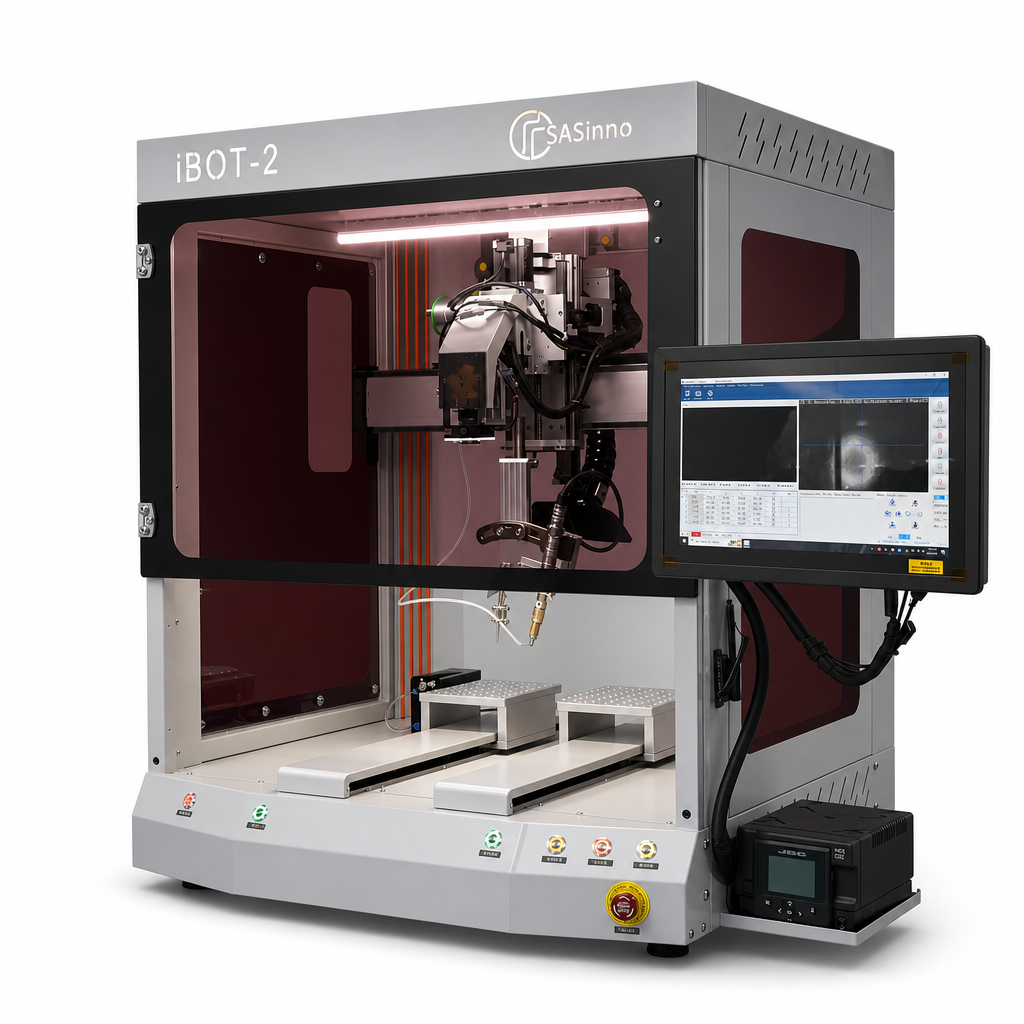

OfflineAutomatischer Lötroboter
iBot-2
Zwei Arbeitstische für automatisiertes Löten.
250-W-JBC-Lötstation · CCD-Programmierung

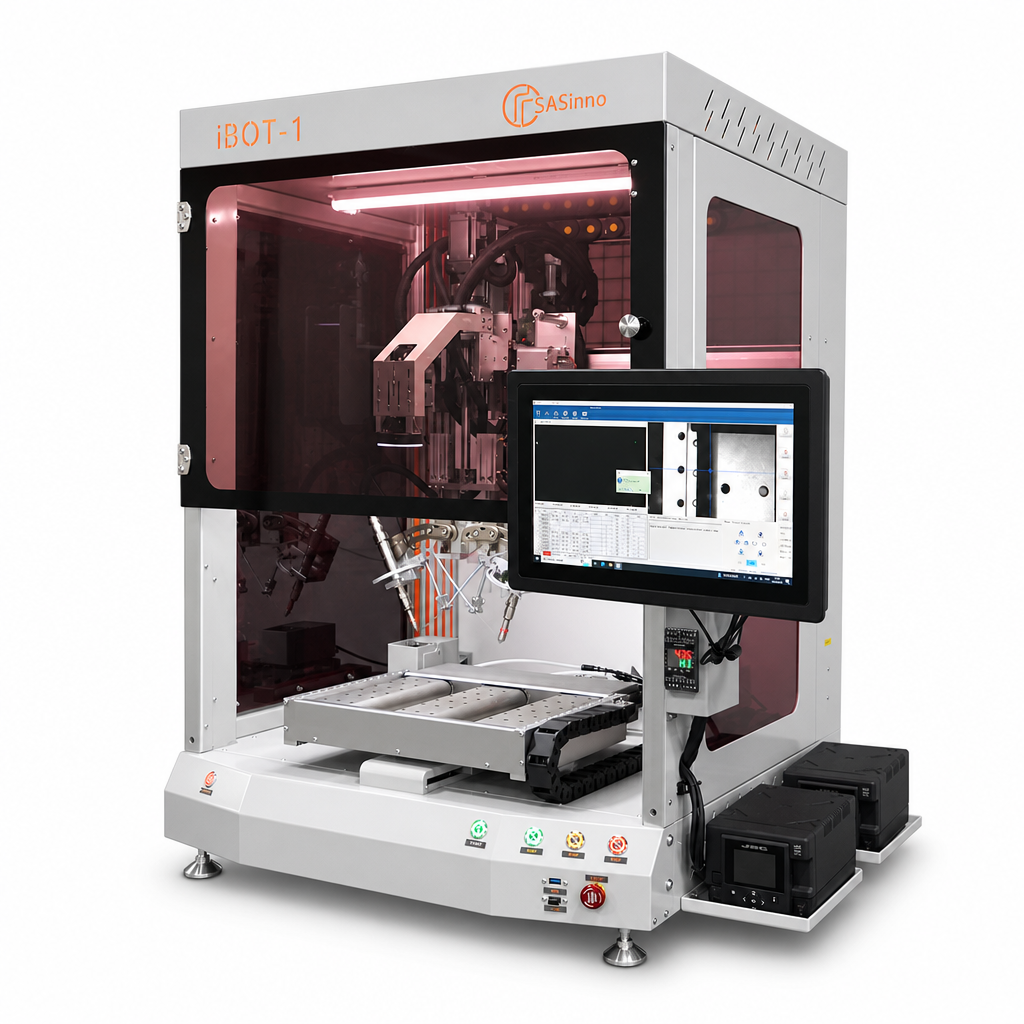

OfflineAutomatischer Lötroboter
iBot-i1-2s
Zwei Lötwerkzeuge für automatisierte Prozesse.
250-W-JBC-Lötstation · CCD-Programmierung

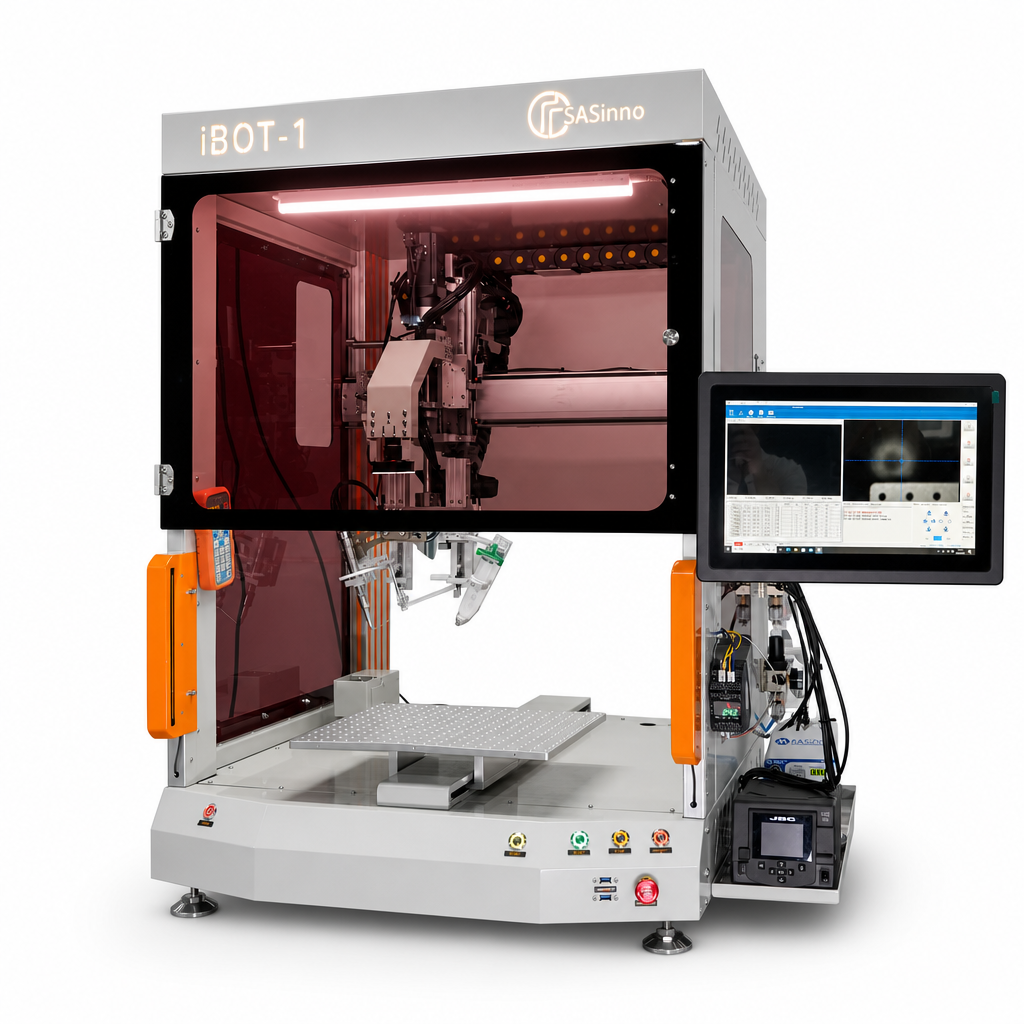

OfflineLöt- und Fluxroboter
iBot-1-fs
Löten und Fluxdosierung in einer Roboterzelle.
250-W-JBC-Lötstation · CCD-Programmierung

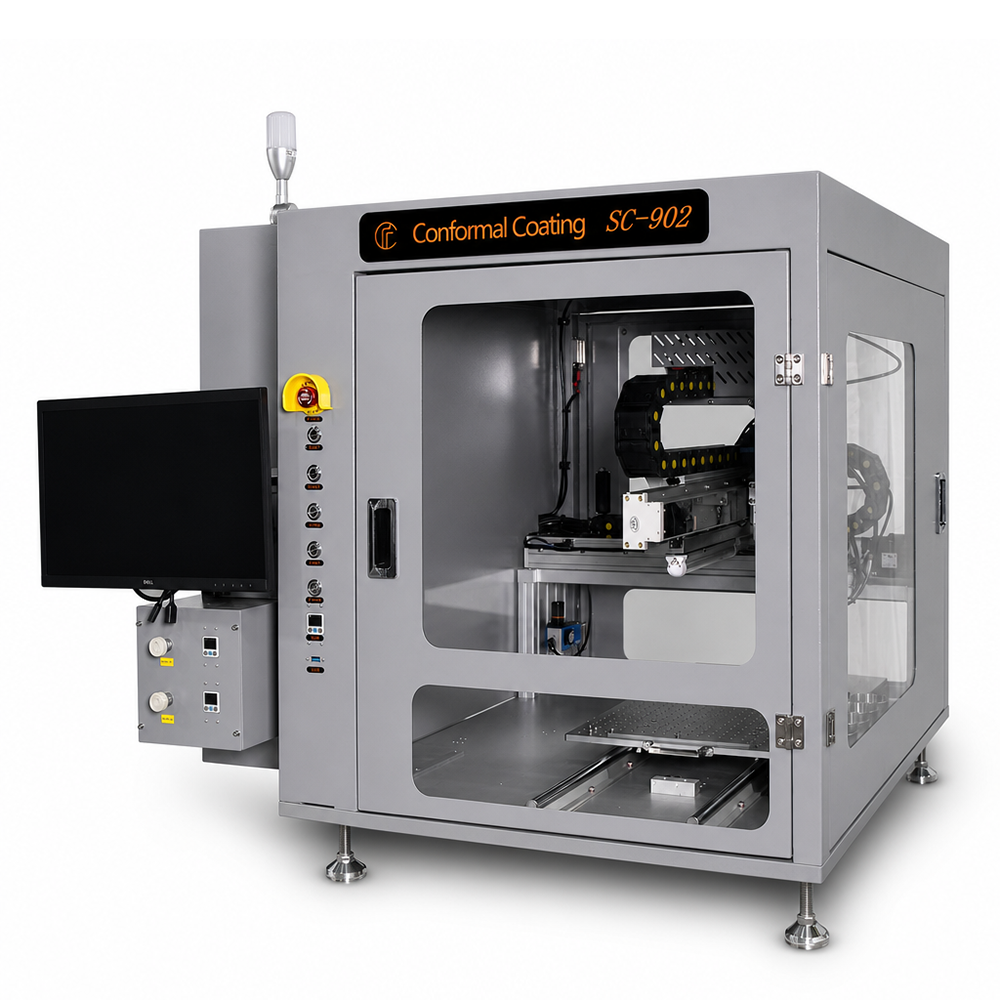

OfflineTisch-Schutzlackieranlage
SC-902
Tischanlage für reproduzierbaren Schutzlackauftrag.
400 × 300 mm Beschichtungsbereich je PlattformZwei Arbeitsplattformen · Sprüh- und Nadelventil

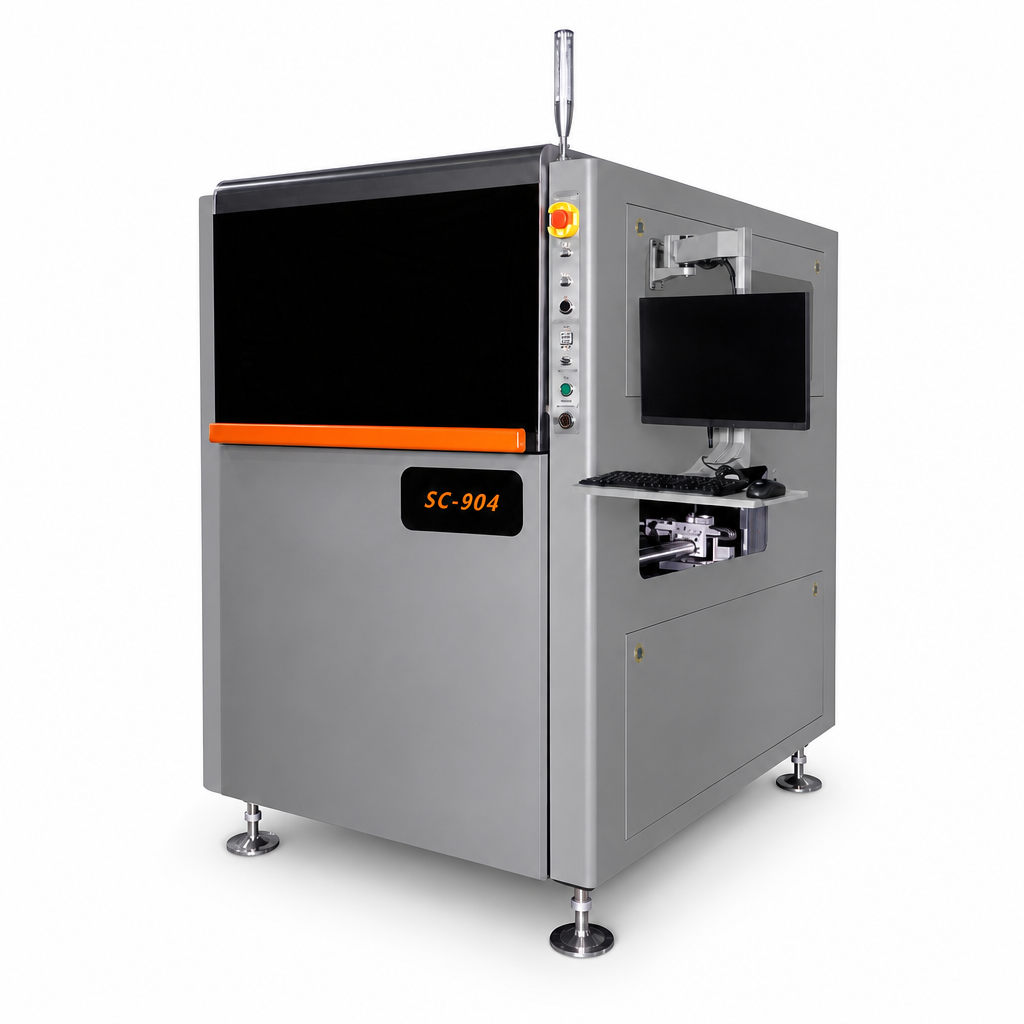

InlineInline-Schutzlackieranlage
SC-904
Inline-Schutzlackieren mit vier Ventilen.
260 × 480 mm Beschichtungsbereich je LeiterplatteVier Standardventile · CCD-Markenerkennung
InlineInline-Lasermarkiersystem
LM510-C
Inline-Markierung mit CO₂-Laser und CCD.
510 × 510 mm maximale LeiterplattengrößeSYNRAD-CO₂-Laser · CCD-Codeprüfung

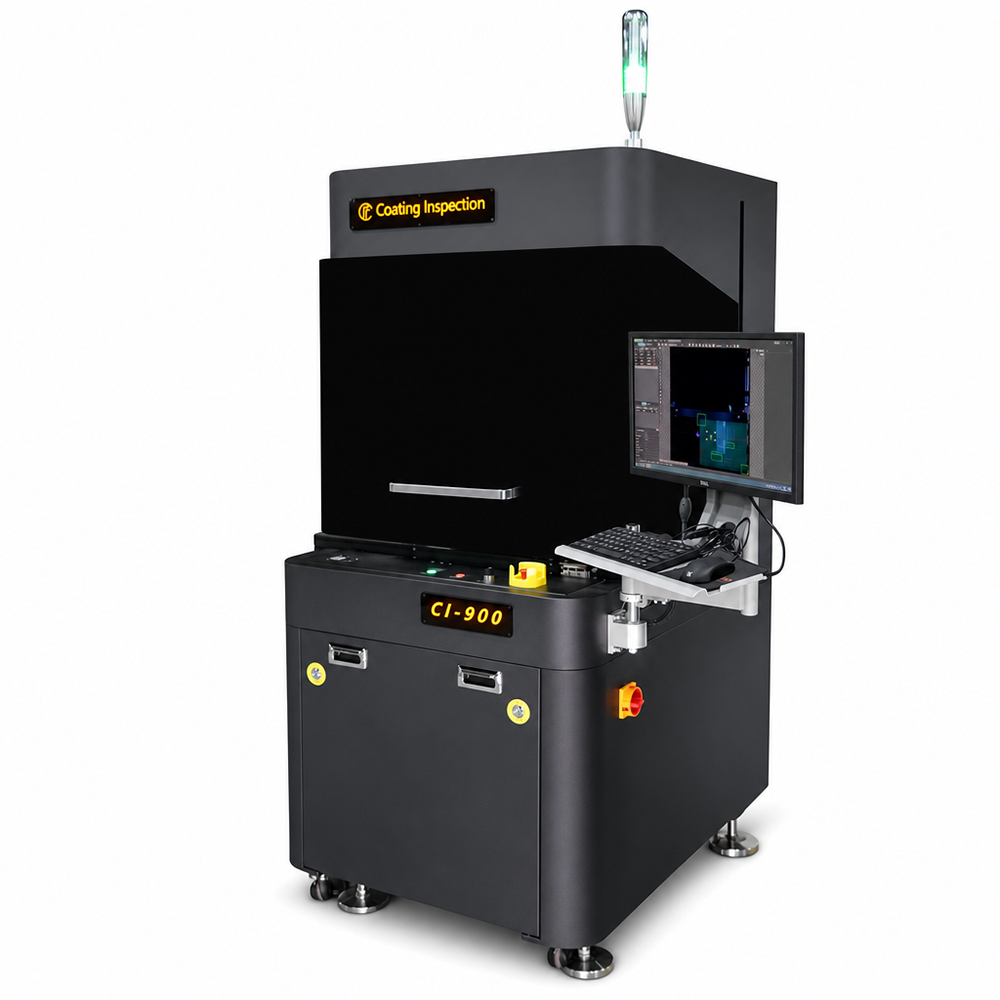

InlineBeschichtungs-Inspektionssystem
CI-900
Optische Prüfung von Schutzlackbeschichtungen.
450 × 450 mm Leiterplattenformat20-Megapixel-Kamera · UV- und Weißlichtprüfung

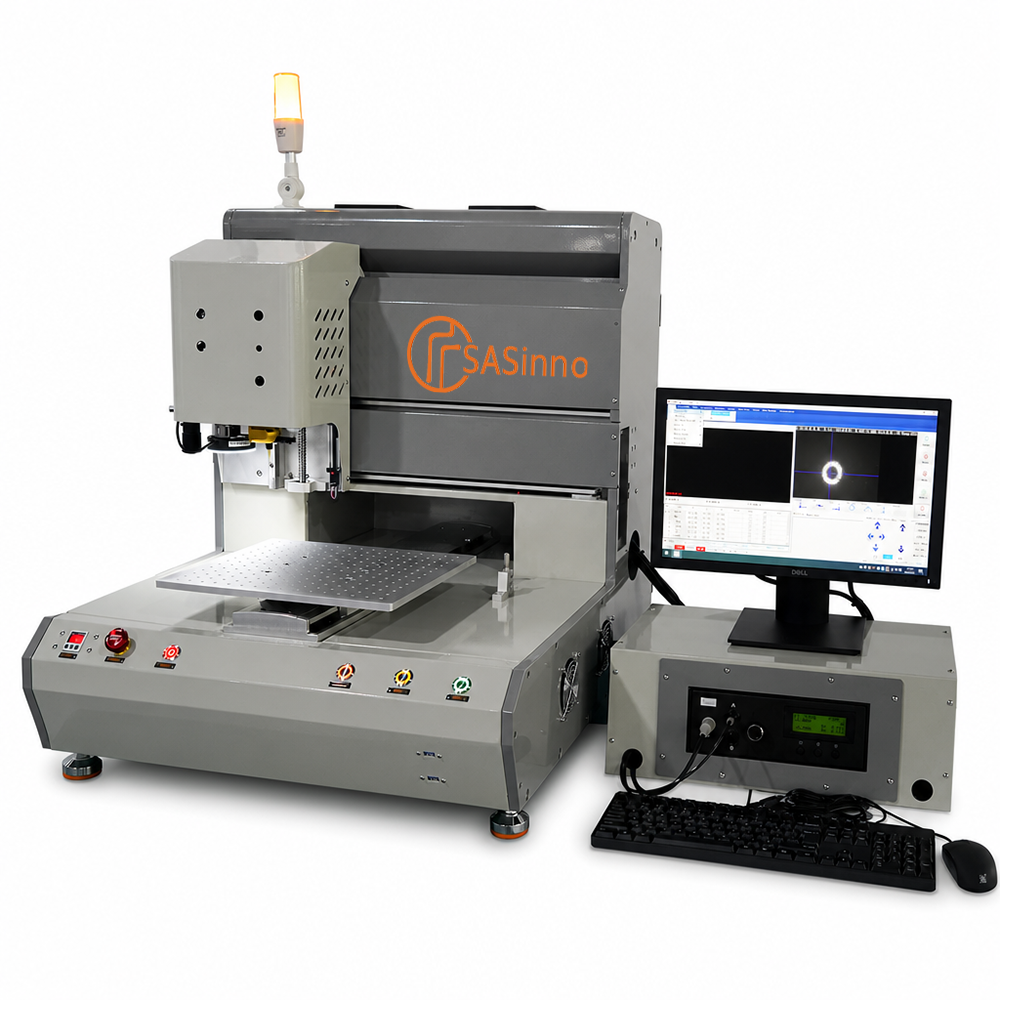

OfflineTisch-Dosieranlage
SD-400i
Präzises Dosieren auf kompakter Stellfläche.
350 × 300 mm DosierbereichCCD-Positionierung · automatische Nadelkalibrierung

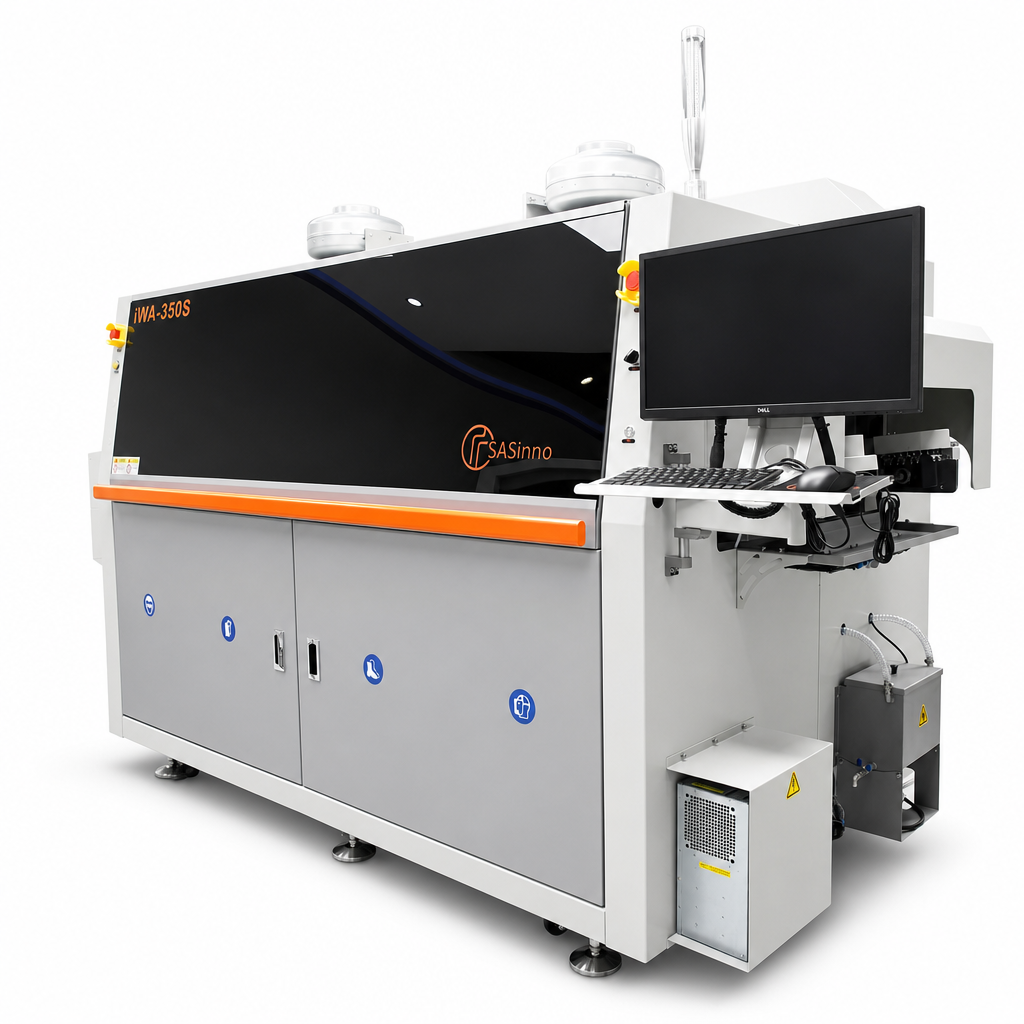

InlineWellenlötanlage
iWA-350S
Wellenlöten bis 350 mm Transportbreite.
350 mm maximale TransportbreiteSelektiver Sprühfluxauftrag · programmierbare Vorheizung

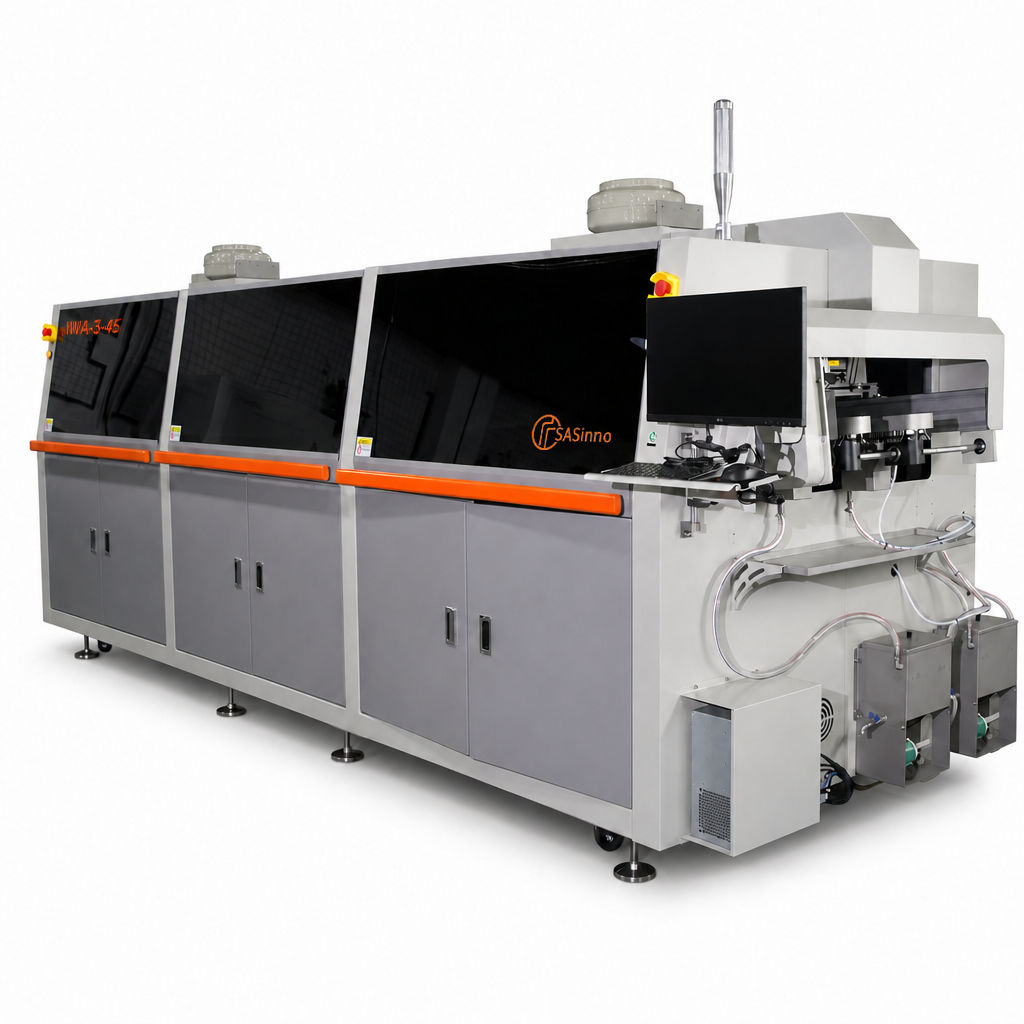

InlineWellenlötanlage
iWA-3-45
Serien-Wellenlöten bis 450 mm Breite.
450 mm maximale TransportbreiteSelektiver Sprühfluxauftrag · programmierbare Vorheizung

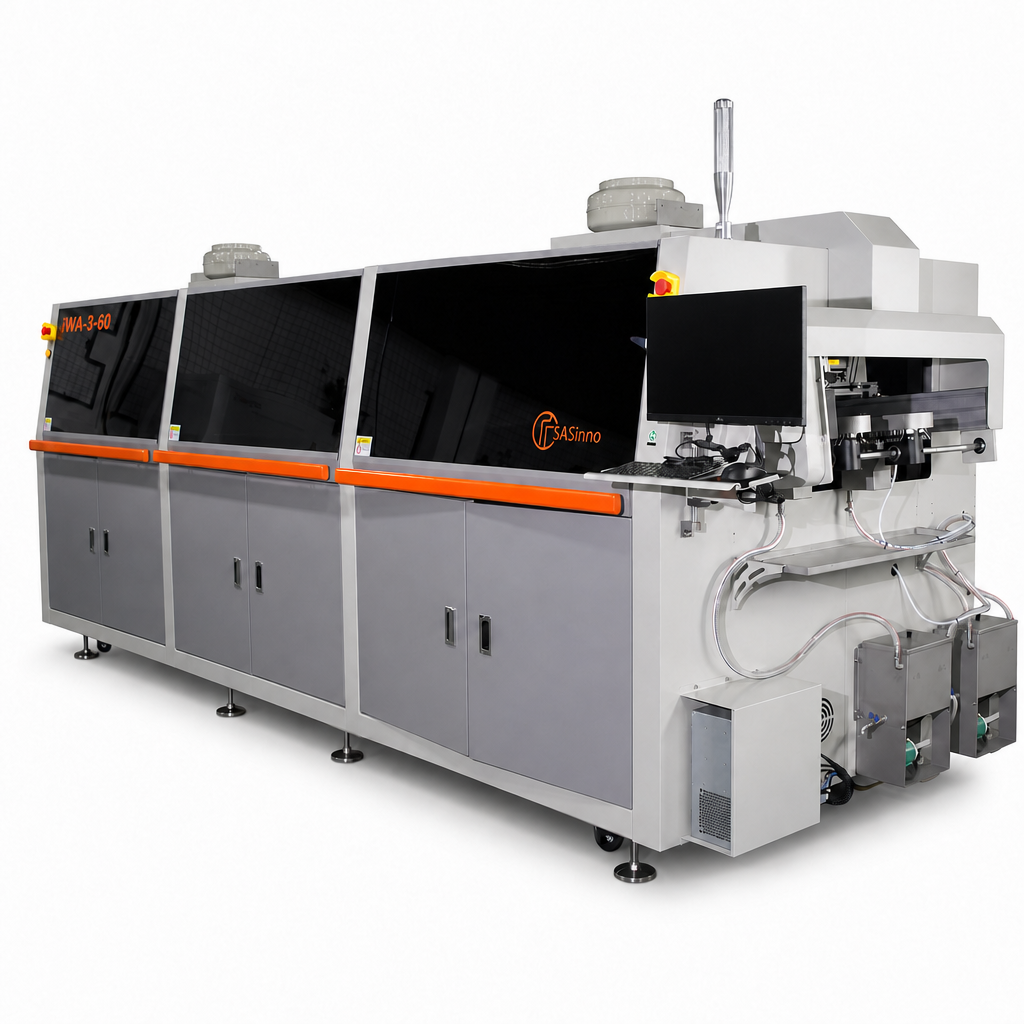

InlineWellenlötanlage
iWA-3-60
Wellenlöten bis 600 mm Transportbreite.
600 mm maximale TransportbreiteSelektiver Sprühfluxauftrag · programmierbare Vorheizung
InlineWellenlötanlage
iWA-600
Großformatiges Wellenlöten bis 600 mm.
600 mm maximale TransportbreiteSelektiver Sprühfluxauftrag · programmierbare VorheizungAnlagen im Vergleich.
Wählen Sie oben bis zu drei Anlagen desselben Verfahrens über „Zum Vergleich“. Ihre Auswahl bleibt in diesem Browser gespeichert.
Noch keine Anlagen ausgewählt. Markieren Sie mindestens zwei Modelle in der Produktübersicht.
Selektivlöten 8 Modelle
| Merkmal | Ultra-i2 ↗ | Ultra-i4/41 ↗ | Star-1 ↗ | Ultra-i1 ↗ | Ultra-i2/2 ↗ | Ultra-i2/41 ↗ | Ultra-i2/52 ↗ | Ultra-i4/52 ↗ |
|---|---|---|---|---|---|---|---|---|
| Format / Arbeitsbereich | 460 × 510 mm Leiterplattenformat | 600 × 600 mm Leiterplattenformat | 350 × 300 mm Leiterplattenformat | 460 × 510 mm Leiterplattenformat | 600 × 600 mm Leiterplattenformat | 600 × 600 mm Leiterplattenformat | 600 × 600 mm Leiterplattenformat | 600 × 600 mm Leiterplattenformat |
| Betriebsart | Offline | Inline | Offline | Offline | Inline | Inline | Inline | Inline |
| Ausstattung im Überblick | 2 elektromagnetische Pumpen · 2 Drop-Jet-Fluxer | 4 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer | Mechanische Pumpe · automatische Wellenhöhenkalibrierung | 1 elektromagnetische Pumpe · 1 Drop-Jet-Fluxer | 2 elektromagnetische Pumpen · 2 Drop-Jet-Fluxer | 2 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer | 2 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer | 4 elektromagnetische Pumpen · 1 Drop-Jet-Fluxer |
| Leiterplatte, einzeln | 50 × 50 bis 460 × 510 mm | 50 × 50 bis 600 × 600 mm | Nicht angegeben | Nicht angegeben | 50 × 50 bis 600 × 600 mm | 50 × 50 bis 600 × 600 mm | 50 × 50 bis 600 × 600 mm | 50 × 50 bis 600 × 600 mm |
| Zwei Leiterplatten | Je bis 460 × 250 mm | Nicht angegeben | Nicht angegeben | Nicht angegeben | Je bis 370 × 600 mm | Je bis 400 × 600 mm | Je bis 400 × 600 mm | Je bis 370 × 410 mm |
| Fluxer / Löttiegel | 2 / 2 | Nicht angegeben | 1 / 1 | 1 / 1 | 2 / 2 | 1 / 2 | 1 / 2 | 1 / 4 |
| Stickstoffverbrauch | 3 m³/h | 6 m³/h | Nicht angegeben | 1,5 m³/h | 3 m³/h | 3 m³/h | 3 m³/h | Nicht angegeben |
| Abmessungen (L × B × H) | 1.402 × 1.660 × 1.521 mm | 3.804 × 2.050 × 1.477 mm | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Betriebs- / Maximalleistung | 6 / 21 kW | 6 / 46 kW | 3 / 6 kW | 6 / 18 kW | 6 / 26 kW | 6 / 40 kW | 6 / 54 kW | 6 / 60 kW |
| Vier Leiterplatten | Nicht angegeben | Je bis 370 × 320 mm | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Je bis 370 × 320 mm |
| Elektromagnetische Pumpen | Nicht angegeben | 4 | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Leiterplatte | Nicht angegeben | Nicht angegeben | 50 × 50 bis 350 × 300 mm | 50 × 50 bis 460 × 510 mm | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Fluxkapazität | Nicht angegeben | Nicht angegeben | 1 l | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Löttiegelkapazität | Nicht angegeben | Nicht angegeben | 10 kg | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Abmessungen | Nicht angegeben | Nicht angegeben | 1.003 × 1.303 × 918 mm | 1.402 × 1.660 × 1.521 mm | 1.854 × 1.926 × 1.477 mm | 3.804 × 2.050 × 1.477 mm | 4.404 × 1.921 × 1.477 mm | 4.404 × 1.921 × 1.477 mm |
| Wellenhöhenkalibrierung | Nicht angegeben | Nicht angegeben | Nicht angegeben | Automatisch | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Ihre Anfrage | Ultra-i2 anfragen ↗ | Ultra-i4/41 anfragen ↗ | Star-1 anfragen ↗ | Ultra-i1 anfragen ↗ | Ultra-i2/2 anfragen ↗ | Ultra-i2/41 anfragen ↗ | Ultra-i2/52 anfragen ↗ | Ultra-i4/52 anfragen ↗ |
Wellenlöten 5 Modelle
| Merkmal | iWA-450 ↗ | iWA-350S ↗ | iWA-3-45 ↗ | iWA-3-60 ↗ | iWA-600 ↗ |
|---|---|---|---|---|---|
| Format / Arbeitsbereich | 450 mm maximale Transportbreite | 350 mm maximale Transportbreite | 450 mm maximale Transportbreite | 600 mm maximale Transportbreite | 600 mm maximale Transportbreite |
| Betriebsart | Inline | Inline | Inline | Inline | Inline |
| Ausstattung im Überblick | Selektiver Sprühfluxauftrag · programmierbare Vorheizung | Selektiver Sprühfluxauftrag · programmierbare Vorheizung | Selektiver Sprühfluxauftrag · programmierbare Vorheizung | Selektiver Sprühfluxauftrag · programmierbare Vorheizung | Selektiver Sprühfluxauftrag · programmierbare Vorheizung |
| Maximale Transportbreite | 450 mm | 350 mm | 450 mm | 600 mm | 600 mm |
| Lötwellen | 2 | 2 | 2 | 2 | 2 |
| Untere Vorheizzonen | 3 | Nicht angegeben | 3 | 3 | 3 |
| Obere Vorheizzonen | 1; weitere optional | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Abmessungen (L × B × H) | 4.465 × 1.550 × 1.812 mm | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Betriebs- / Gesamtleistung | 10 / 36 kW | 6 / 18 kW | 15 / 60 kW | 16 / 65 kW | 12 / 40 kW |
| Untere Vorheizzone | Nicht angegeben | 1 | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Fluxer | Nicht angegeben | 1; zweite optional | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Abmessungen | Nicht angegeben | 2.668 × 1.400 × 1.590 mm | 4.980 × 1.585 × 1.942 mm | 4.980 × 1.735 × 1.942 mm | 4.558 × 1.750 × 1.860 mm |
| Obere Vorheizzone | Nicht angegeben | Nicht angegeben | 1; zwei weitere optional | 1; zwei weitere optional | 1; zwei weitere optional |
| Ihre Anfrage | iWA-450 anfragen ↗ | iWA-350S anfragen ↗ | iWA-3-45 anfragen ↗ | iWA-3-60 anfragen ↗ | iWA-600 anfragen ↗ |
Schutzlackieren 3 Modelle
| Merkmal | SC-903R ↗ | SC-902 ↗ | SC-904 ↗ |
|---|---|---|---|
| Format / Arbeitsbereich | 500 × 500 mm maximaler Beschichtungsbereich | 400 × 300 mm Beschichtungsbereich je Plattform | 260 × 480 mm Beschichtungsbereich je Leiterplatte |
| Betriebsart | Inline | Offline | Inline |
| Ausstattung im Überblick | Dreh- und neigbare Ventile · CCD-Markenerkennung | Zwei Arbeitsplattformen · Sprüh- und Nadelventil | Vier Standardventile · CCD-Markenerkennung |
| Beschichtungsbereich | 500 × 500 mm | 400 × 300 mm × 2 | 260 × 480 mm × 2 |
| Achsen | X / Y / Z / R | X / Y / Z | X / Y / Z |
| Wiederholgenauigkeit | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Maximale Ventilanzahl | 3 | 2 | 4 |
| Abmessungen (B × T × H) | 1.200 × 1.750 × 1.796 mm¹ | Nicht angegeben | Nicht angegeben |
| Gesamtleistung | 3,8 kW | Nicht angegeben | 3,8 kW |
| Abmessungen | Nicht angegeben | 1.169 × 1.000 × 992 mm | Nicht angegeben |
| Abluftvolumen | Nicht angegeben | 500 m³/h | Nicht angegeben |
| Fördergeschwindigkeit | Nicht angegeben | Nicht angegeben | 2–5 m/min |
| Ihre Anfrage | SC-903R anfragen ↗ | SC-902 anfragen ↗ | SC-904 anfragen ↗ |
Lötroboter 4 Modelle
| Merkmal | iBot-1 ↗ | iBot-2 ↗ | iBot-i1-2s ↗ | iBot-1-fs ↗ |
|---|---|---|---|---|
| Format / Arbeitsbereich | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Betriebsart | Offline | Offline | Offline | Offline |
| Ausstattung im Überblick | 250-W-JBC-Lötstation · CCD-Programmierung | 250-W-JBC-Lötstation · CCD-Programmierung | 250-W-JBC-Lötstation · CCD-Programmierung | 250-W-JBC-Lötstation · CCD-Programmierung |
| Verfahrgeschwindigkeit X/Y | 500 mm/s | 500 mm/s | 500 mm/s | 500 mm/s |
| Wiederholgenauigkeit | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Plattformbelastung | 5 kg | 5 kg | 5 kg | 5 kg |
| Temperaturbereich | 200–450 °C | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Verfahrweg X/Y/Z/R | 430 / 420 / 80 mm / 320° | 215 / 420 / 80 mm / 320° × 2 | 320 / 420 / 80 mm / 320° | 320 / 420 / 80 mm / 320° |
| Abmessungen | 1.004 × 853 × 1.073 mm | 1.004 × 853 × 1.073 mm | 1.014 × 860 × 1.192 mm | 1.014 × 860 × 1.192 mm |
| Arbeitstische | Nicht angegeben | 2 | Nicht angegeben | Nicht angegeben |
| Lötwerkzeuge | Nicht angegeben | Nicht angegeben | 2 | Nicht angegeben |
| Köpfe | Nicht angegeben | Nicht angegeben | Nicht angegeben | 1 Lötkopf + 1 Dosierkopf |
| Ihre Anfrage | iBot-1 anfragen ↗ | iBot-2 anfragen ↗ | iBot-i1-2s anfragen ↗ | iBot-1-fs anfragen ↗ |
Lasermarkieren 1 Modell
| Merkmal | LM510-C ↗ |
|---|---|
| Format / Arbeitsbereich | 510 × 510 mm maximale Leiterplattengröße |
| Betriebsart | Inline |
| Ausstattung im Überblick | SYNRAD-CO₂-Laser · CCD-Codeprüfung |
| Laser | CO₂, 10 W Standard / 30 W optional |
| Wellenlänge | 10.640 nm |
| Markierfeld | 55 × 55 mm |
| QR-Code-Minimum | 2 × 2 mm |
| Wiederholgenauigkeit | ± 0,025 mm |
| Gesamtleistung | 1,5 kW |
| Ihre Anfrage | LM510-C anfragen ↗ |
Inspektion 1 Modell
| Merkmal | CI-900 ↗ |
|---|---|
| Format / Arbeitsbereich | 450 × 450 mm Leiterplattenformat |
| Betriebsart | Inline |
| Ausstattung im Überblick | 20-Megapixel-Kamera · UV- und Weißlichtprüfung |
| Kamera | 20-Megapixel-CMOS, oben |
| Pixelgenauigkeit | 0,13 mm/Pixel |
| Leiterplattenformat | 50 × 50 bis 450 × 450 mm |
| Beleuchtung | UV+W |
| Abmessungen | 1.056 × 1.164 × 1.880 mm |
| Gesamtleistung | 1 kW |
| Ihre Anfrage | CI-900 anfragen ↗ |
Dosieren 1 Modell
| Merkmal | SD-400i ↗ |
|---|---|
| Format / Arbeitsbereich | 350 × 300 mm Dosierbereich |
| Betriebsart | Offline |
| Ausstattung im Überblick | CCD-Positionierung · automatische Nadelkalibrierung |
| Dosierbereich | 350 × 300 mm |
| Achsen | X / Y / Z |
| Arbeitsgeschwindigkeit | Bis 500 mm/s |
| Positioniergenauigkeit | ± 0,05 mm |
| Wiederholgenauigkeit | ± 0,05 mm |
| Gesamtleistung | Ca. 2 kW |
| Ihre Anfrage | SD-400i anfragen ↗ |
„Nicht angegeben“ bedeutet, dass für dieses Modell kein entsprechender Wert hinterlegt ist. Es bedeutet nicht, dass die Funktion fehlt. Auf schmalen Bildschirmen können Sie die Tabellen seitlich verschieben.
